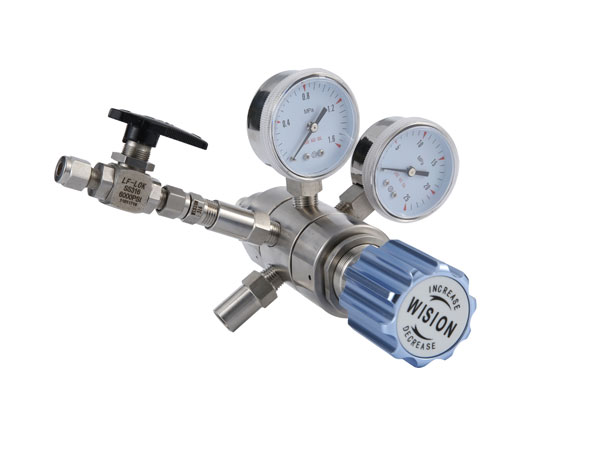

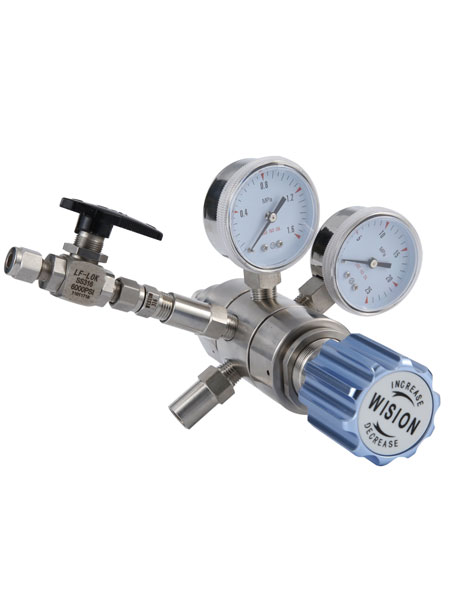

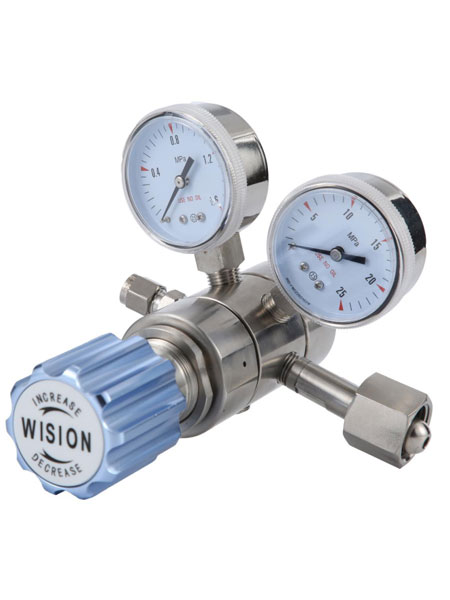

HTRW31系列高溫雙級減壓器，雙級式膜片減壓結構，輸出壓力穩(wěn)定，適用于高溫氣體和高溫液體。可采用面板安裝，適用范圍：實驗室、石油化學工業(yè)、測試設備。
雙級減壓閥是用于低壓輸出，對壓力精度和出口流量要求高，可以用于各類氣體鋼瓶和氣體管道，閥體內部分2次減壓，出口壓力相比普通單級減壓閥更穩(wěn)定。
● 母體與膜片采用硬密封形式。
● 母體螺紋：1/4" NPT（F）
● 可采用面板式或墻式安裝
| 輸入壓力：3000，500 psig |
| ? 輸出壓力：0~25， 0~50，0~100，0~250 psig |
| ? 安全測試壓力：1.5倍的最大輸入壓力 |
| ? 適用溫度: 100℃至＋260℃（大于260℃咨詢技術） |
| ? 泄漏率:2×10-8 atm cc/sec He |
| ? 母體:316L , Brass , C276，TA2 ，蒙乃爾400，不銹鋼襯氟 |
| ? 上蓋:304 |
| ? 膜片:316L ,C276 |
| ? 過濾網：316L (10μm) |
| ? 閥座:PCTFE, PTFE, PEEK, Vespel |
| ? 彈簧：316L |
| ? 閥芯頂桿：316L |
| 訂購指南ORDERING INFOUMATION | ||||||||
| 系列型號 | 母體材質 | 母體孔位 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
|
HTRW31高溫減壓器 |
L | B | D | G | G | 0 0 | 0 0 | P |
|
L:316L B:Brass C:C276 T:TA2 M:Monel CF:襯氟 |
A B D G J M |
D:3000psig F:500psig |
G:0-250psig I:0-100psig K:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
00: 1/4" NPT(F) 01: 1/4" NPT(M) 23：CGA330 24：CGA350 27：CGA580 28：CGA660 30：CGA590 52：G5/8"-RH(F) 63：W21.8-14RH(F) 64：W21.8-14LH(F) 其他形式接頭可供選擇 |
00: 1/4" NPT(F) 01: 1/4" NPT(M) 10：1/8"卡套接頭 11：1/4"卡套接頭 12：3/8"卡套接頭 15: 6mm卡套接頭 16: 8mm卡套接頭 74：M8×1-RH(M) 其他形式接頭可供選擇 |
P:面板式安裝 R:安全閥 N:針閥 D:膜片閥 |
|
