真空背壓閥RW76

真空背壓閥RW76

真空背壓閥RW76

真空背壓閥RW76

RW76系列真空背壓閥,不銹鋼膜片壓力傳輸,壓力控制準確,用于調節管道真空壓力的大小,適用于標準氣體、腐蝕性氣體、液體等。可面板安裝。

服務熱線: 021-60528933

RW76系列真空背壓閥,不銹鋼膜片壓力傳輸,壓力控制準確,用于調節管道真空壓力的大小,適用于標準氣體、腐蝕性氣體、液體等。可面板安裝。

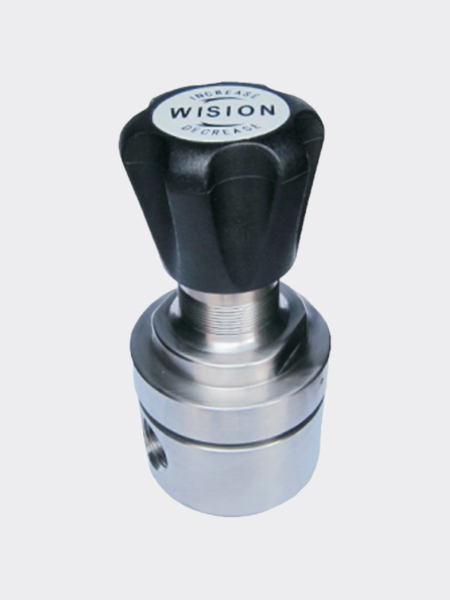

  • 手動調節
    手動調節

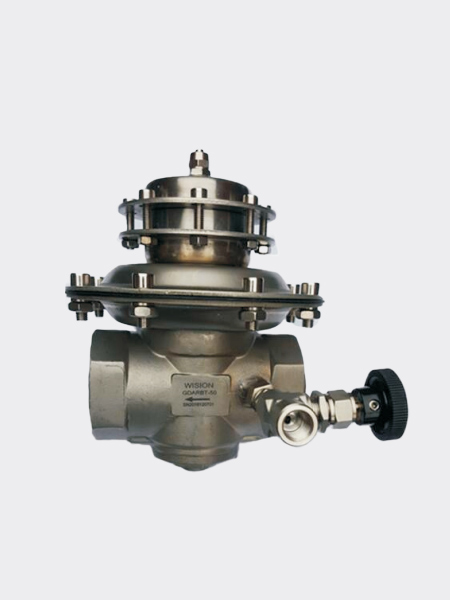

  • 氣控調節
    氣控調節

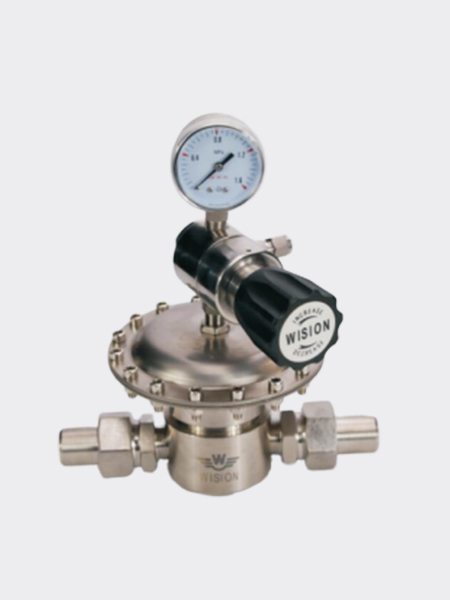

  • 先導調節
    先導調節

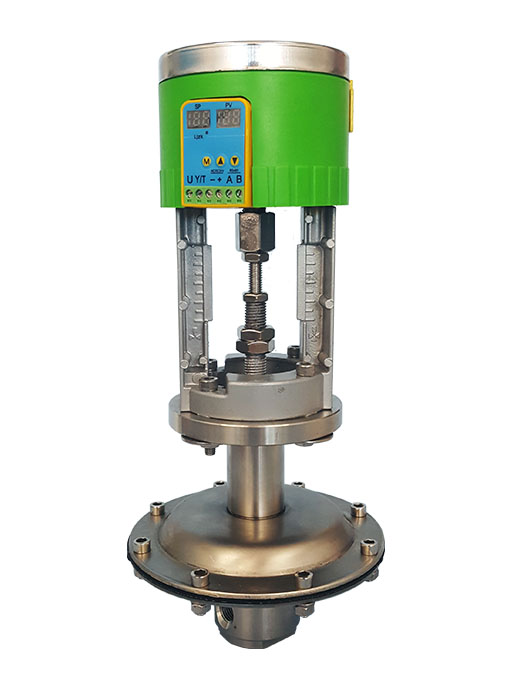

  • resource/images/11ede55e309e46889001f8d1a1dd68e7_5.jpg

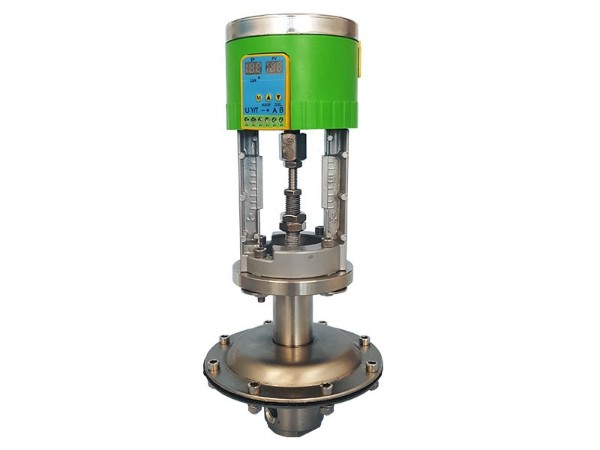

    電動調節
  • 高溫型
    高溫型

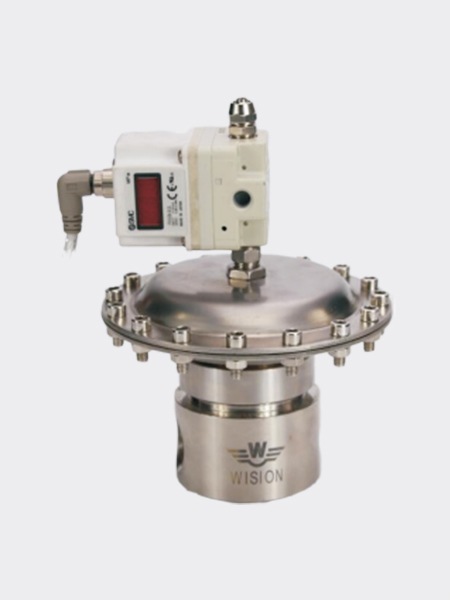

  • 電氣比例閥
    電氣比例閥

設計特點Design features

● 母體與膜片采用軟密封形式

● 母體螺紋:1/4"-2" NPT(F)

● 可采用面板式或墻式安裝

適用范圍Scope of application

● 實驗室

● 氣體分析

● 流體控制

● 石油化學工業

● 測試設備

特性參數Characteristic parameters

?  最大輸入壓力:28inHg(vac),(-14.5psig),0~-7.5psig
?  設計試驗壓力:最大額定壓力的150%
?  泄漏:內部無氣體泄漏,外部≤2*10-8,大氣壓·毫升/秒氦氣
?  適應溫度 :-40℃至+100℃(大于100℃咨詢技術)
?  Cv值: 0.06~17

產品材質Product material

?  母體:316L, Brass,304, C276, TA2, PVDF,PTFE,不銹鋼襯氟
?  膜 片:316L,C276,PTFE,NBR, VITON, EPDM, PEEK
?  O型圈:NBR,VITON,EPDM,PTFE
?  閥 座: PTFE,PCTFE, PEEK,Vespel, 316L
?  彈 簧: 316L
?  閥芯頂桿: 316L

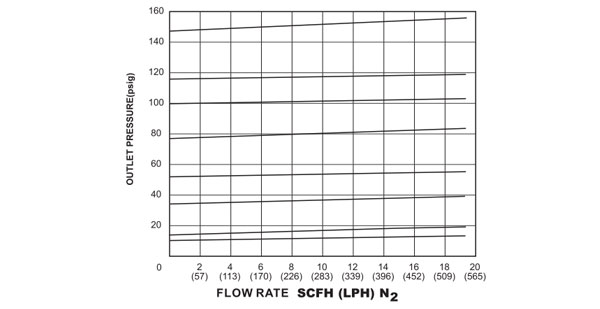

流量曲線圖Flow curve

流量曲線圖

安裝尺寸圖Installation dimensions

安裝尺寸圖

母體孔位圖Matrix bitmap

母體孔位圖


訂購指南 ORDERING INFORMATION
系列型號 母體材質 母體孔位 調節壓力 壓力表 進氣形式 出氣形式 選項
RW76真空背壓閥
HTRW76高溫背壓閥
ARW76氣控背壓閥
XRW76先導背壓閥
LRW76液體背壓閥
ERW76電動背壓閥
EARW76電氣比例背壓閥
L B D G  O2 O2 P
L:316L
B:Brass
S:304
C:C276
T:TA2
PD:PVDF
PF:PTFE
CF:襯氟
A
B
D:0-0.05MPA(-7.5PSIG)
K:0-0.1MPA(-14.5PSIG)
G:附壓力表
 (Mpa)
P:附壓力表
(psig/bar)
W:無壓力表
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接頭可供選擇
00:1/4NPT(F)
02:3/8NPT(F)
04:1/2NPT(F)
06:3/4NPT(F)
08:1"NPT(F)
10:1-1/4"NPT(F)
12:1-1/2"NPT(F)
14:2"NPT(F)
其他形式接頭可供選擇
P:面板式安裝
