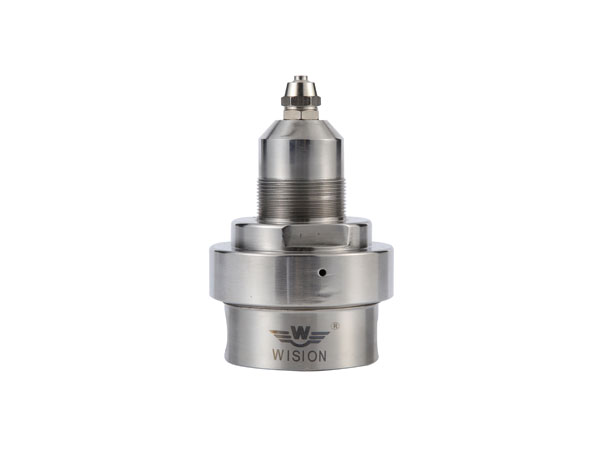

ARW52靈敏系列不銹鋼氣控減壓器，膜片式減壓結構，輸出壓力受進口壓力的變化影響小，輸出壓力更平穩，適用于純凈氣體，腐蝕性氣體，液體等。可采用面板安裝，不銹鋼減壓器適用于實驗室、石油化學工業、測試設備等。
氣控減壓器是根據控制壓縮空氣壓力來調整閥后壓力的大小，控制閥后流體壓力。壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。
● 單級式減壓結構。
● 母體與膜片采用硬密封形式。
● 母體螺紋：1/4"NPT(F)。
● 內設過濾網。
● 可采用面板式或墻式安裝。
● 可以遠程控制，氣動控制等多種控制方式。
● 壓縮空氣壓力0-7bar。
● 動作靈敏，精度高。
| ? 最大輸入壓力：500,1500，3000 psig |
| ? 輸出壓力：0~15， 0~25，0~50，0~100，0~250psig |
| ? 安全測試壓力：1.5倍的最大輸入壓力 |
| ? 適用溫度:-40℃至＋100℃（大于100℃咨詢技術） |
| ? 泄漏率:2×10-8 atm cc/sec He |
| ? Cv 值 : 0.06，0.08，0.2，0.6 |
| ? 氣控比率1：1到1:100 |
| ? 線性度：±5%F.S以下 |
| ? 靈敏度：±3%F.S以下 |
| ? 精度：±5%F.S以下 |
| ? 母體:316L ,304，Brass , C276, TA2, 蒙乃爾400, 不銹鋼襯氟 |
| ? 上蓋： 304 |
| ? 膜片：316L，C276 |
| ? 過濾網：316L(10μm) |
| ? 閥座: PCTFE, PTFE, PEEK, Vespel |
| ? 彈簧：316L |
| ? 閥芯頂桿：316L |
| 訂 購 指 南ORDERING INFORMATION | ||||||||
| 系列型號 | 母體材質 | 母體孔位 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
|
ARW52氣控減壓器 |
L | B | D | F | G | OO | OO | P |
|
L:316L S:C276 B:Brass C:C276 T:TA2 M:Monel CF:襯氟 |
A B D G J M |
D:3000psig E:1500psig F:500psig |
G:0-250psig I:0-100psig K:0-50psig L:0-25psig M:0-15psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
00:1/4NPT(F) 01:1/4NPT(M) 23:CGA330 24:CGA350 27:CGA580 28:CGA660 30:CGA590 52:G5/8-RH(F) 63:W21.8-14RH(F) 64:W21.8-14LH(F) 其他接頭可供選擇 |
00:1/4NPT(F) 01:1/4NPT(M) 10:1/8卡套接頭 11:1/4卡套接頭 12:3/8卡套接頭 15:6mm卡套接頭 16:8mm卡套接頭 74:M8*1-RH(M) 其他接頭可供選擇 |
P:面板式安裝 R:安全閥 N:針閥 D:膜片閥 R:泄壓閥 ZR:自泄壓 SR:自卸壓帶回收口 |
|
